电容器用低压串联电抗器
接入串联电抗器，电容器电压升高系数- K=1 d 1如K= 6% 1.06 10.06 1≈-d =即运行电压升高6%，工作电流也随之大约6%。运行经验认为，装有串联电抗器的电容器容量占2/3及以上时，则不会产生谐波谐振，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。
结构特点：

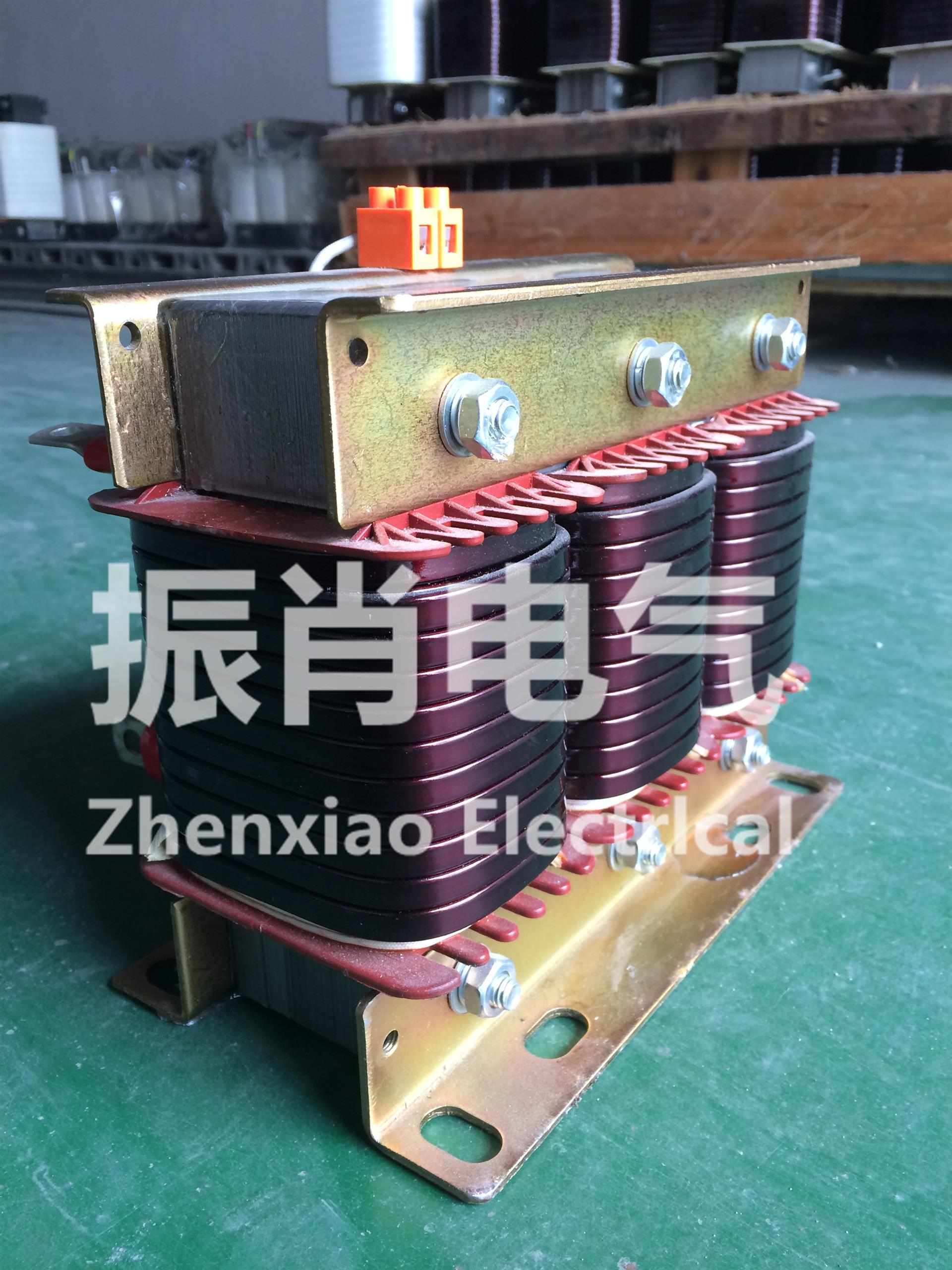

该电抗器分为三相和单相两种，均为铁心干式。
铁芯采用优质低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。

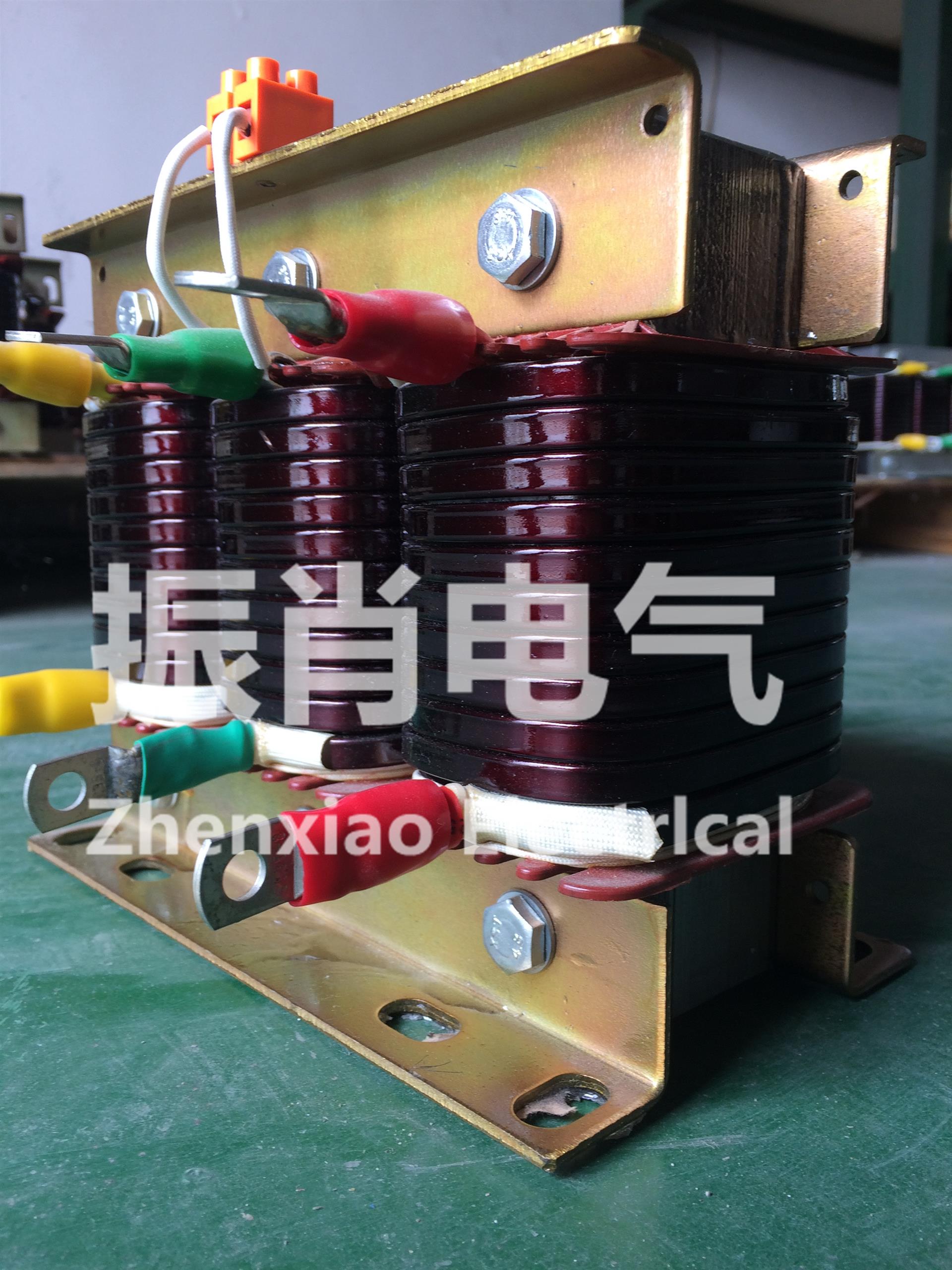

线圈采用H级或C级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，具有极佳的美感且有较好的散热性能。
电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行。
电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。
外露部件均采取了防腐蚀处理，引出端子采用冷压铜管端子。
该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外知名品牌相媲美。

使用环境条件：

海拔高度不超过2000米。
运行环境温度-25℃～+45℃，相对湿度不超过90%。
周围无有害气体，无易燃易爆物品。
周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

性能参数：

可用于400V、660V系统。
电抗率的种类：1%、6%、12%
额定绝缘水平3kV/min。
电抗器各部位的温升限值：铁芯不超过85K，电圈温升不超过95K。
电抗器噪声不大于45dB
电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行。
电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95。
三相电抗器的任意两相电抗值之差不大于±3%。
耐温等级H级（180℃）以上。

串联电抗器参数及外形尺寸：
说明：其它电压等级、不同容量、不同电抗率的电抗器可根据用户要求制造。
400V系统，三相，XL/XC=12%，匹配电容器电压：480V
400V系统，三相，XL/XC=6%，匹配电容器电压：450V

低压电容器用串联电抗器型号	匹配电容器容量	电抗器容量	电感量(mH)	外形尺寸 L×W×H(mm)	安装尺寸(mm)
CKSG-0.3/0.4-6%	5 kvar	0.3 kvar	3×7.739	180135155	140*85，4-φ8
CKSG-0.45/0.4-6%	7.5 kvar	0.45 kvar	3×5.159	180135175	140*85，4-φ8
CKSG-0.6/0.4-6%	10 kvar	0.6 kvar	3×3.866	205145160	155*95，4-φ8
CKSG-0.72/0.4-6%	12 kvar	0.72 kvar	3×3.217	205150160	155*95，4-φ8
CKSG-0.84/0.4-6%	14 kvar	0.84 kvar	3×2.771	250155165	200*105，4-φ8
CKSG-0.9/0.4-6%	15 kvar	0.9 kvar	3×2.580	250155170	200*105，4-φ8
CKSG-0.96/0.4-6%	16 kVa	0.96 kvar	3×2.548	250155170	200*105，4-φ8
CKSG-1.2/0.4-6%	20 kvar	1.2 kvar	3×1.943	250160180	200*105，4-φ8
CKSG-1.44/0.4-6%	24 kvar	1.44 kvar	3×1.624	260175180	210*115，4-φ8
CKSG-1.5/0.4-6%	25 kvar	1.5 kvar	3×1.561	260180180	210*115，4-φ8
CKSG-1.68/0.4-6%	28 kvar	1.68 kvar	3×1.369	260190175	210*125，4-φ8
CKSG-1.8/0.4-6%	30 kvar	1.8 kvar	3×1.274	250180215	135*105，4-φ8
CKSG-1.92/0.4-6%	32 kvar	1.92 kvar	3×1.210	250180215	135*105，4-φ8
CKSG-2.16/0.4-6%	36 kvar	2.16 kvar	3×1.083	260205185	210*135，4-φ8
CKSG-2.4/0.4-6%	40 kvar	2.4 kvar	3×0.955	260205195	210*135��4-φ8
CKSG-2.7/0.4-6%	45 kvar	2.7 kvar	3×0.860	260210205	210*135，4-φ8
CKSG-3.0/0.4-6%	50 kvar	3.0 kvar	3×0.764	265200260	225*145，4-φ10
CKSG-3.6/0.4-6%	60 kvar	3.6 kvar	3×0.637	265200260	225*145，4-φ10
CKSG-4.32/0.4-6%	72 kvar	4.32 kvar	3×0.541	280210275	230*155，4-φ10
CKSG-4.8/0.4-6%	80 kvar	4.8 kvar	3×0.484	280210295	230*155，4-φ10
CKSG-5.4/0.4-6%	90 kvar	5.4 kvar	3×0.414	280225295	230*165，4-φ10
CKSG-6.0/0.4-6%	100 kvar	6.0 kvar	3×0.382	280225310	230*165，4-φ10
CKSG-7.2/0.4-6%	120 kvar	7.2 kvar	3×0.318	290250305	240*185，4-φ12
电抗器型号	匹配电容器规格	电抗器容量	电感量(mH)	外形尺寸L×W×H(mm)	安装尺寸(mm)
CKSG-0.6/0.4-12%	5 kvar	0.6 kvar	3×17.611	190135205	150*85，4-φ8

规格参数
型号	电容器用低压串联电抗器	防护等级	F
产地	上海	品牌	其他
用途	串联电抗器	结构及冷却介质	干式
有无铁心	铁心式	加工定制	是
