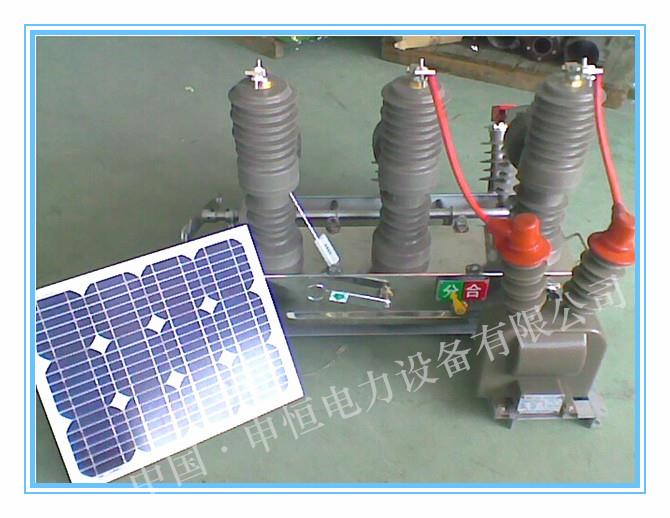

ZW32-12户外高压真空断路器/10KV户外柱上看门狗

ZW32-12户外高压真空断路器/10KV户外柱上看门狗

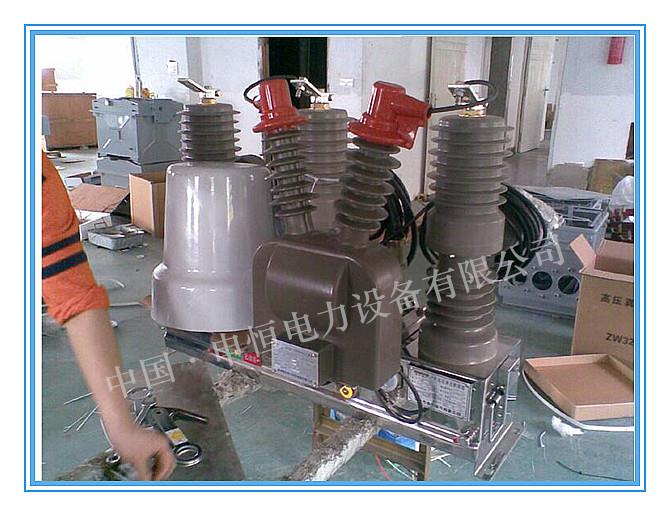

ZW32-12F户外高压真空断路器参数
一、ZW32-12户外高压真空断路器是三相交换50hz、额定电压12kv的户外高压开关装备。实用于开断、关合都市或农村配电体系的负荷电流、过载电流和短路电流。断路器为全新的小型化计划，全封闭布局，奇特的灭弧室封装技能，密封性能好、防潮、防凝露，实用于高温湿润地区。zw32-12G断路器本体见隔离开关两大部分构成，其好处是有明显开断断开，方便后面的电力检修于维护，能有效的保护人们生命安全。
1.1、ZW32-12户外高压真空断路器含义
     Z  W  32  - 12 （G）（F） / T（M）  630  -  20
     Z-------户外
     W-------真空断路器
     32------设计序号
     12------12KV
     G-------带隔离开关（不带可省略）

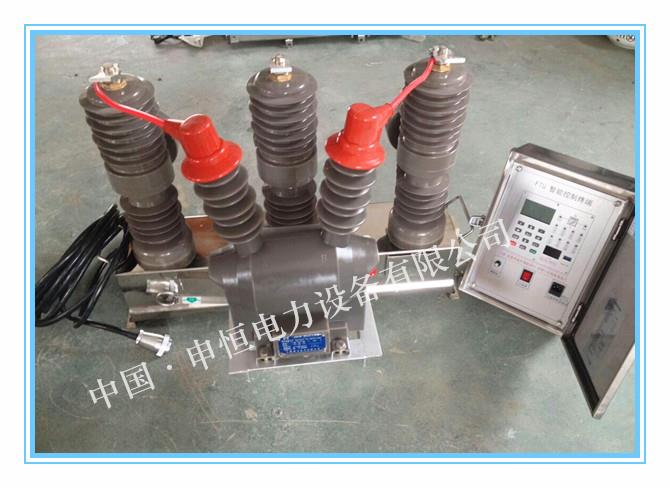

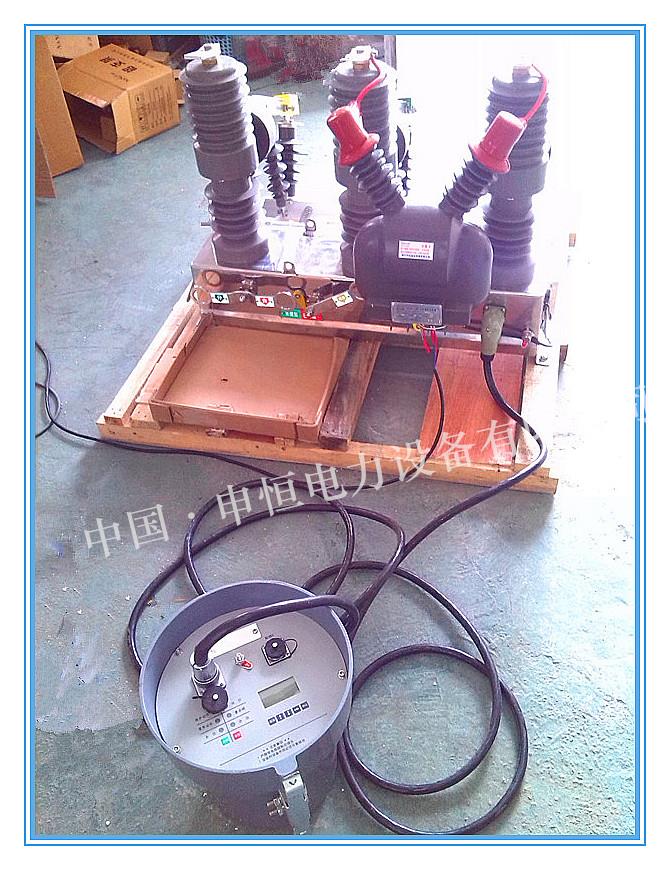

     F-------智能型断路器（俗称看门狗断路器）
     T（M）----T弹操机构M永磁机构
     630-----额定电流A（可选630A/1250A）
     20------开断电流KA（可选20KA/25KA）
1.2、ZW32-12户外高压真空断路器尺寸
     ZW32-12外形尺寸-长1000mm ×宽450mm×高750mm
     ZW32-12安装尺寸-长920mm×160mm×长腰孔4-（14×22）
     ZW32-12G外形尺寸-长1070mm× 宽740mm×高750mm
     ZW32-12G安装尺寸-长920mm×160mm×长腰孔4-（14×22）
1.3、ZW32户外柱上高压真空断路器型号：
ZW32-12/630-20       ZW32-12/630-20真空断路器
ZW32-12/630-25       ZW32-12/630-25真空断路器
ZW32-12/T630-20     ZW32-12/T630-20弹操真空断路器
ZW32-12/T630-25     ZW32-12/T630-25弹操真空断路器
ZW32-12G/630-20     ZW32-12G/630-20带隔离真空断路器
ZW32-12G/630-25     ZW32-12G/630-25带隔离真空断路器
ZW32-12F/630-20      ZW32-12F/630-20智能真空断路器
ZW32-12F/630-25      ZW32-12F/630-25智能真空断路器
ZW32-12M/630-20     ZW32-12F/630-20永磁真空断路器
ZW32-12M/630-25     ZW32-12F/630-25永磁真空断路器
二、主要技术参数
序号项目                      单位         参数
1额定电压                      KV          12
2额定电流                      HZ          630
3额定频率                       A          50
4额定短路开断电流              KA          20
5额定峰值耐受电流（峰值）      KA          50
6额定短时耐受电流              KA          20
7额定短路关合电流（峰值）      KA          50
8机械寿命                次                10000
9额定短路开断电流开断次数  次              30
10工频耐受电压（1min）;（湿）（干）相同、对地/断口KV42/48
11雷电冲击耐受电压（峰值）相同、对地/断口 KV75/85
12二次回路1min工频耐压         KV          2
三、使用条件
3.1 正常使用条件
a） 周围空气温度: -40℃～+40℃；
b） 海拔高度: 不超过2000m;
c） 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；
d） 风速不超过34m/s（相当于圆柱表面上的700Pa）；
e） 来自开关设备和控制设备处部的振动或地动是可以忽略的；
f） 污秽等级:Ⅲ级。
3.2 特殊使用条件断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，并取得一致的意见。
四、断路器结构特点
4.1 断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。
4.2 断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。
4.3 三相支柱及电流互感器采用进口户外环氧树脂固体绝缘，或采用户内环氧树脂外包有机��橡胶固体绝缘；具有耐高低温、耐紫外线、耐老化等特点。
4.4 操动机构采用小型化弹簧操动机构，储能电机功率小，分合闸能耗低；机构传动采用直动传输方式，零部件数量少，可靠性高。操动机构置于密封的机构箱内，解决了操动机构锈蚀的问题，提高了机构的可靠性。
4.5 断路器的分、合闸操作可采用手动或电动操作及远方遥控操作。可与智能控制器配套实现配电自动化，也可以与重合控制器配合组成自动重合器、分段器。
4.6 断路器可以装设二相或三相电流互感器，供过电流或短路保护用，也可以给智能控制器提供电流采集信号；根据用户要求可加装计量用电流互感器。
4.7 断路器可外带三相联动的隔离开关，在隔离开关分闸状态下有明显可见断口，并具备与断路器本体之间的防误联锁装置。断路器处在合闸位置时，隔离开关不能进行分、合闸操作；只有隔离刀完全合闸或完全分闸时才可操作断路器。可连装避雷器支柱绝缘子，维护方便。
五、安装、维护
5.1 操作人员应初步了解产品的性能及安装调整、维护知识，对运行中问题应予以记录，必要时通知制造厂家。
5.2 产品在安装前要进行外观检查。观察一下产品的绝缘套管是否有损伤，分合指示、储能指示是否有漏装现象，箱体是否有变形等。检查完毕后，产品要装在高4m以上的柱子上使用。带隔离开关的断路器安装时应认真检查隔离开关与断路器之间的机械联锁装置动作的准确性。
5.3 产品在投入运行前，就仔细核对各操作元件的额定电压、额定电流与实际情况是否相符。并用机构进行操作，以检查各种动作是否正确。
5.4 断路器的各项参数在出厂检验时就已经调整好，用户不必开机检查；按要求进行耐压试验后，即可安装。
5.5 断路器可以单杆架设，也可以双杆架设。断路器应平稳、牢固地安装在专用钢架上。安装示意图见图19。
5.6 产品定期进行小检，主要检查断路器的动作是否正常。带隔离开关的断路器，隔离开关每年检查2次，内容有检查隔离开关与断路器之间的机械联锁动作是否正常，并在活动部件注入一些润滑脂。
六、运输、验收及贮存
6.1 运输
运输时必整台装入封闭的包装箱内加以固定。运输过程中不得翻转、倾斜，需采取防震措施。超吊断路器本体时，勾在箱体上的四个吊环，不得直接搬运环氧绝缘筒。超吊断路器带隔离开关时，重心偏于隔离开关侧，起吊时应缓慢进行。
6.2 验收
用户收到断路器后应进行如下验收工作:
1）检查包装是否损坏；
2）对照产品装箱单检查文件、附件是否齐全；
3）检查断路器铭牌上的技术参数、产品合格证是否符合订货要求。
6.3 贮存
本断路器应存放在干燥、通风、防潮、防震及防有害气体侵袭的室内，长期存放应定期检查环境是否符合要求。装箱、开箱和保管应在干燥的室内进行，对产品及各部件要进行核对是否完整和相符。
